मानव हृदय का चित्र कैसे बनाएँ और नामांकित करें (स्टेप बाय स्टेप)
मानव हृदय का चित्र कक्षा 10 जीव विज्ञान (जैव प्रक्रम) में सबसे ज़्यादा पूछे जाने वाले चित्रों में से एक है। इसमें चार कक्ष, बड़ी रुधिर वाहिकाएँ और वे कपाट दिखते हैं जो रक्त को एक ही दिशा में बहने देते हैं। नीचे इसे छोटे-छोटे स्टेप्स में बाँटा गया है, ताकि आप पूरा चित्र एक साथ नकल करने के बजाय भाग-दर-भाग बना सकें।

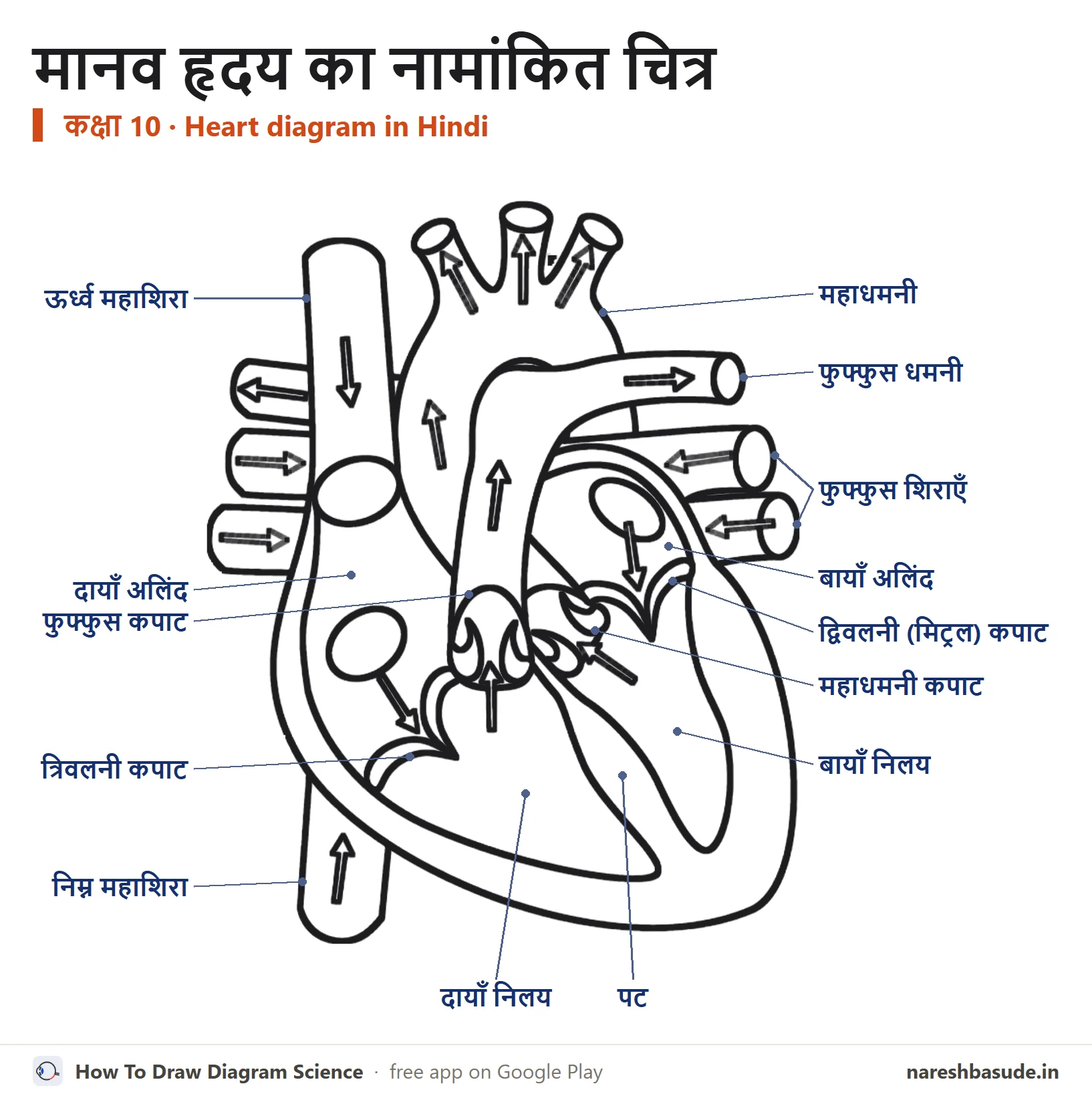

मानव हृदय का पूरा नामांकित चित्र, सभी 14 भागों के नाम हिंदी में। नीचे के स्टेप्स इसे एक-एक भाग करके बनाते हैं।
मानव हृदय क्या करता है
हृदय एक पेशीय पंप है जिसमें चार कक्ष होते हैं: ऊपर दो अलिंद और नीचे दो निलय। दायाँ भाग शरीर से विऑक्सीजनित रक्त लेकर फुफ्फुस (फेफड़ों) को भेजता है। बायाँ भाग फुफ्फुस से ऑक्सीजनित रक्त लेकर उसे महाधमनी द्वारा पूरे शरीर में पंप करता है।
9 स्टेप्स में बनाइए
पेंसिल नुकीली रखें और पहले हल्के हाथ से बनाइए। हर चित्र में लाल वह भाग है जो इस स्टेप में बनाना है, और स्लेटी वह जो पहले बन चुका है।

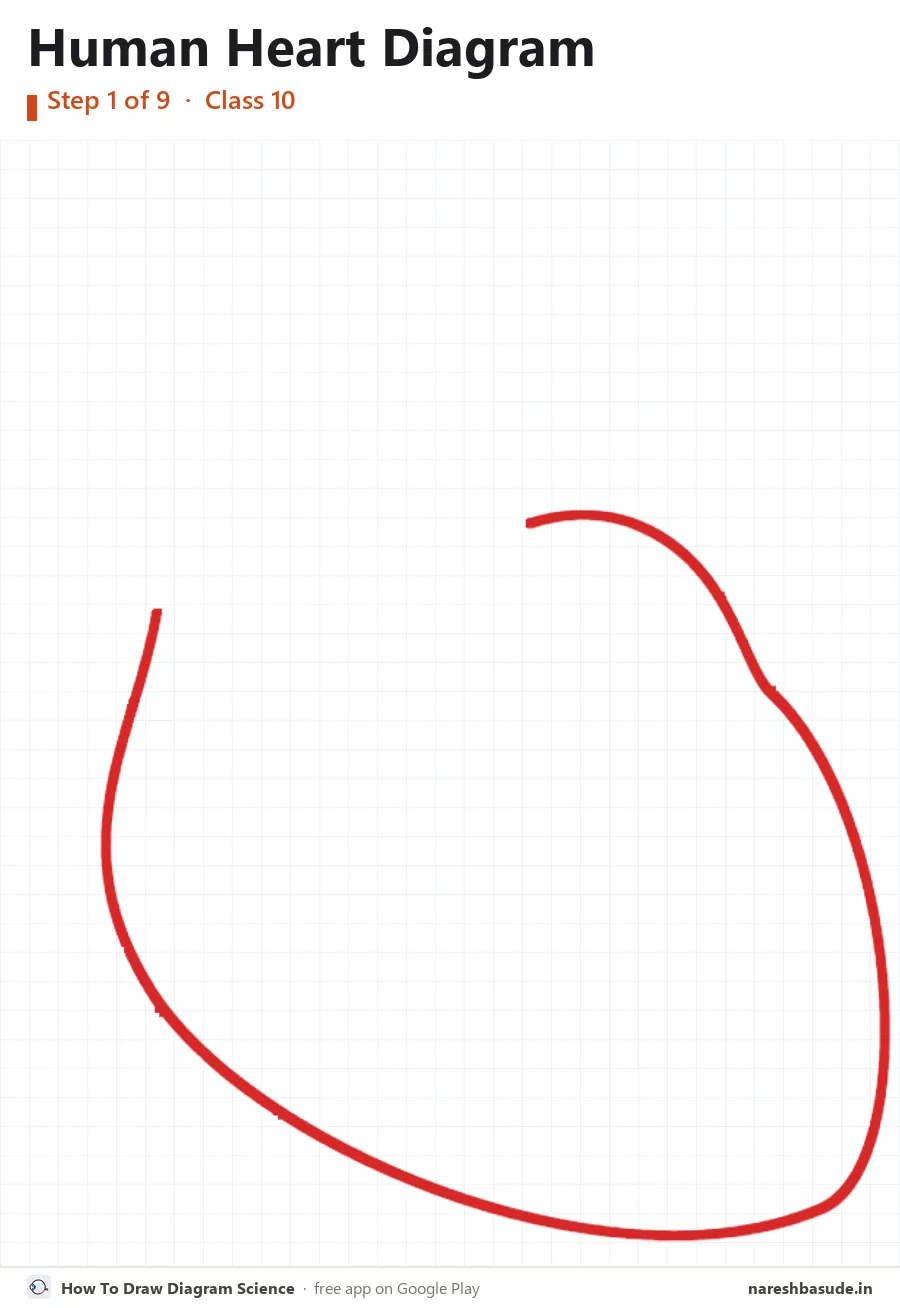

हृदय का बाहरी आकार
हृदय का बड़ा बाहरी आकार बनाइए। ऊपर बाईं ओर से शुरू करें, नीचे घुमाते हुए तली तक आएँ, फिर दाईं ओर ऊपर जाएँ। इसे एक झुके हुए U की तरह चिकना रखें। सबसे निचला बिंदु थोड़ा दाईं ओर हो।

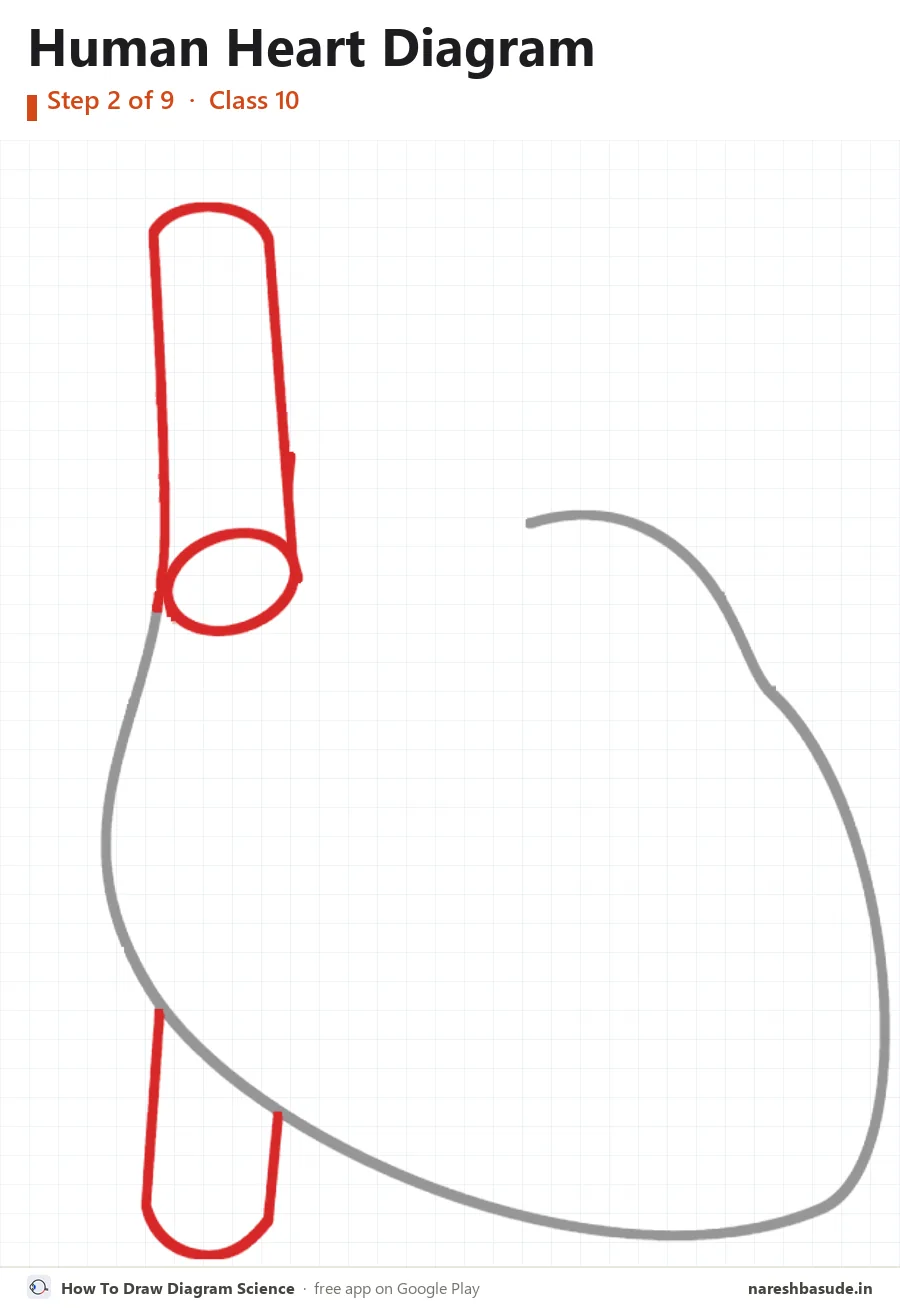

महाशिराएँ
बाईं ओर ऊपर से नीचे आती एक लंबी नली बनाइए, जिसके निचले सिरे पर एक अंडाकार हो। फिर नीचे बाईं ओर से निकलती एक छोटी नली बनाइए।
बनने वाले भाग: ऊर्ध्व महाशिरा, निम्न महाशिरा

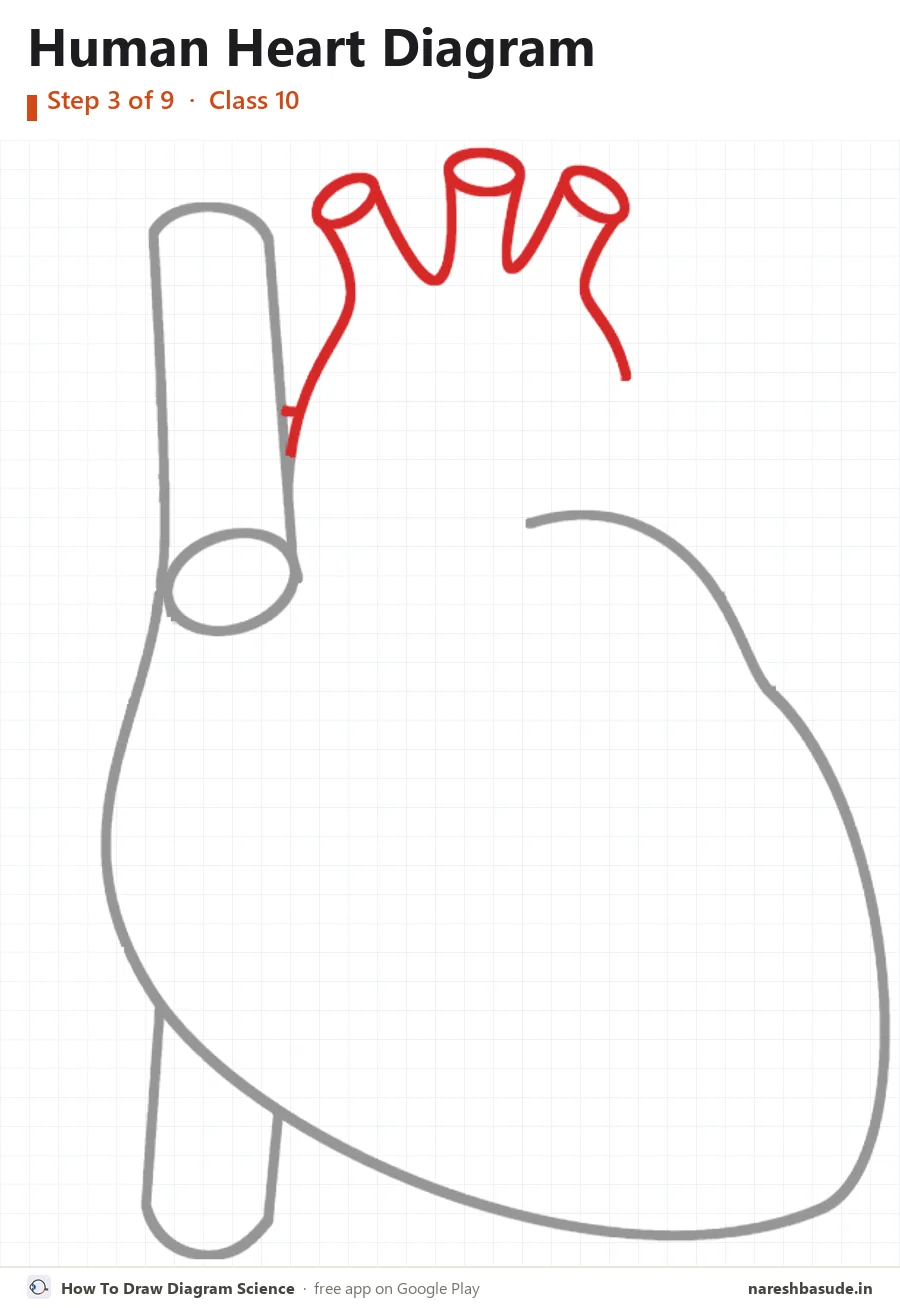

महाधमनी
ऊपर महाधमनी बनाइए: एक मुड़ा हुआ चाप, जिससे तीन छोटी शाखाएँ ऊपर की ओर निकलती हैं। हर शाखा के ऊपरी सिरे पर एक अंडाकार मुँह बनाइए।
बनने वाले भाग: महाधमनी

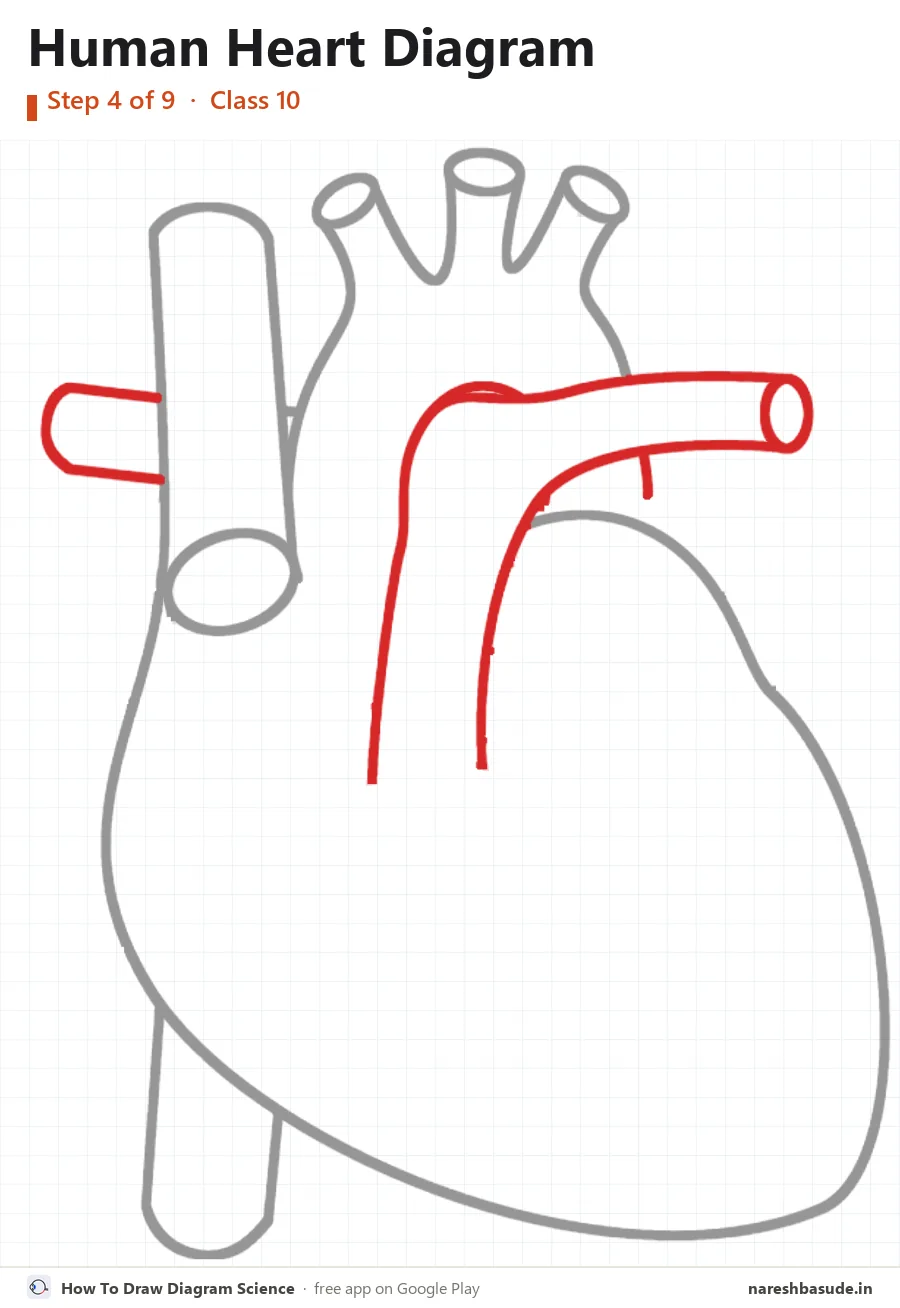

फुफ्फुस धमनी
बीच से एक मोटी नली बनाइए जो ऊपर जाकर दाईं ओर मुड़ती है और जिसके सिरे पर अंडाकार हो। फिर इसकी दूसरी शाखा बनाइए: एक छोटी नली जो महाशिरा के पीछे से बाईं ओर निकलती है।
बनने वाले भाग: फुफ्फुस धमनी

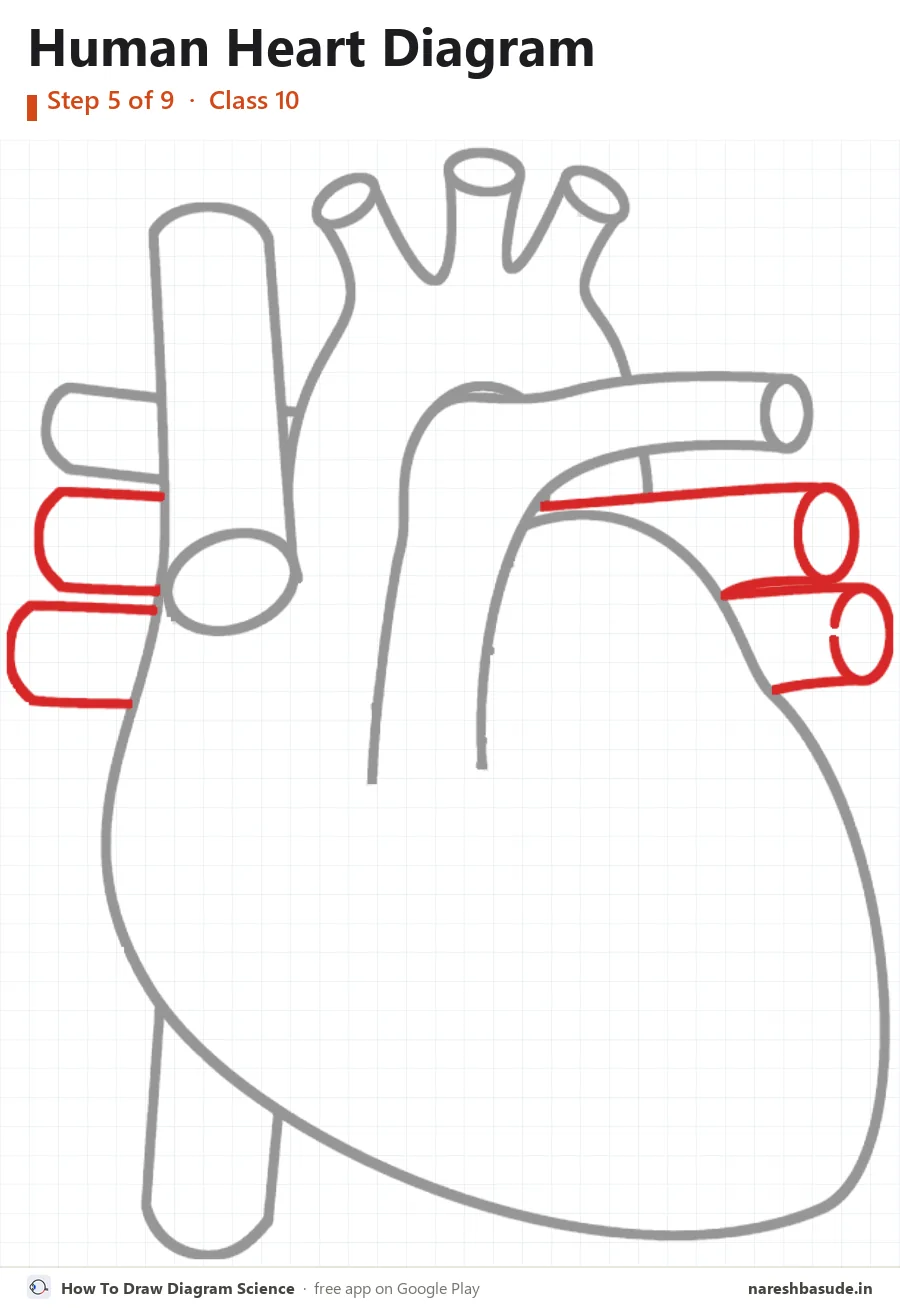

फुफ्फुस शिराएँ
चार छोटी नलियाँ बनाइए: दो दाईं ओर, जिनके सिरों पर अंडाकार हों, और दो बाईं ओर महाशिरा के पीछे। ये फुफ्फुस से रक्त वापस लाती हैं।
बनने वाले भाग: फुफ्फुस शिराएँ

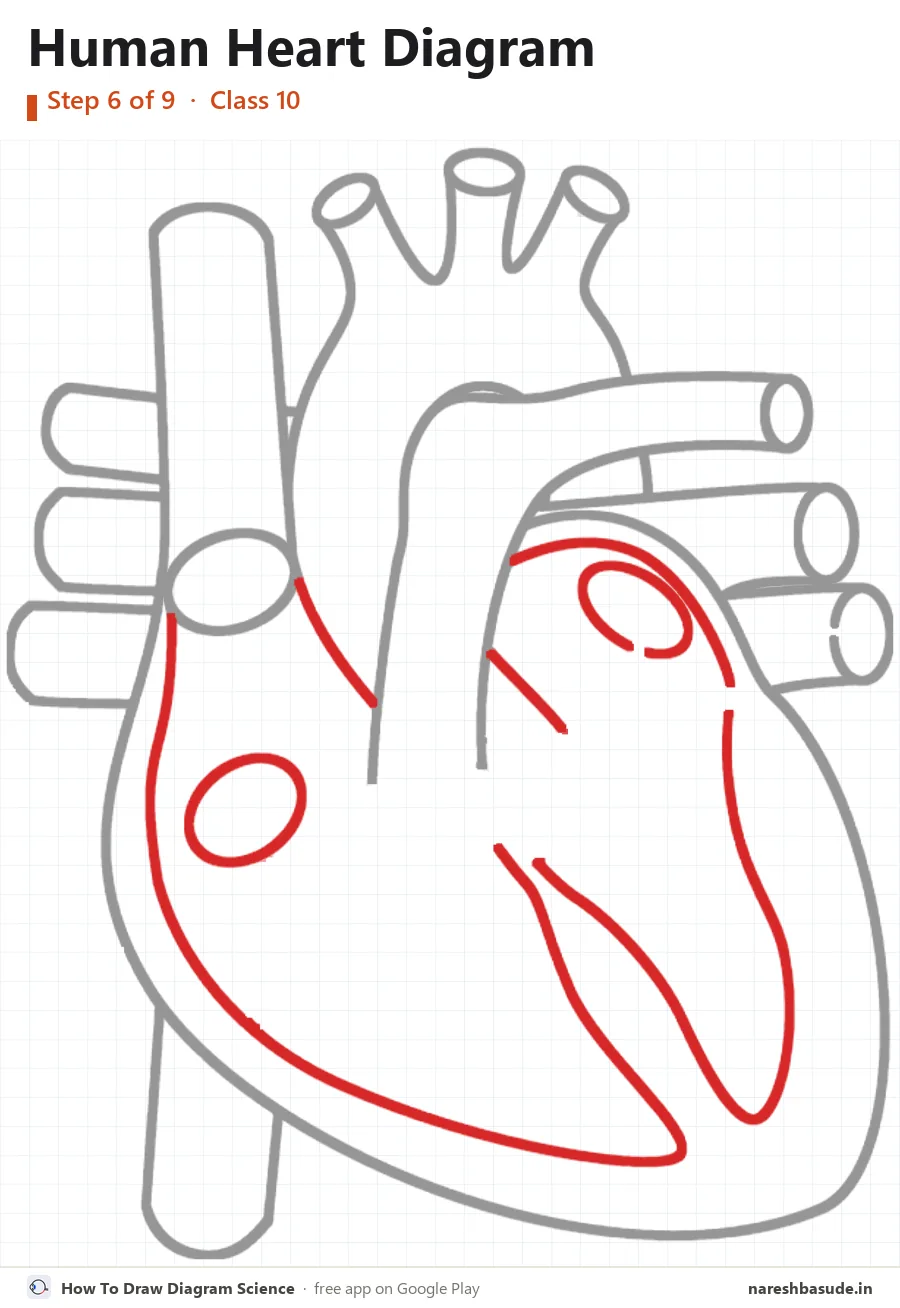

भीतरी दीवारें
अब अंदर का भाग। चार कक्ष बनाने वाली दीवारें बनाइए: ऊपर दो अलिंद और नीचे दो निलय, बीच में नीचे तक जाती पट की दीवार। दो गोल छिद्र भी बनाइए।
बनने वाले भाग: दायाँ अलिंद, बायाँ अलिंद, दायाँ निलय, बायाँ निलय, पट

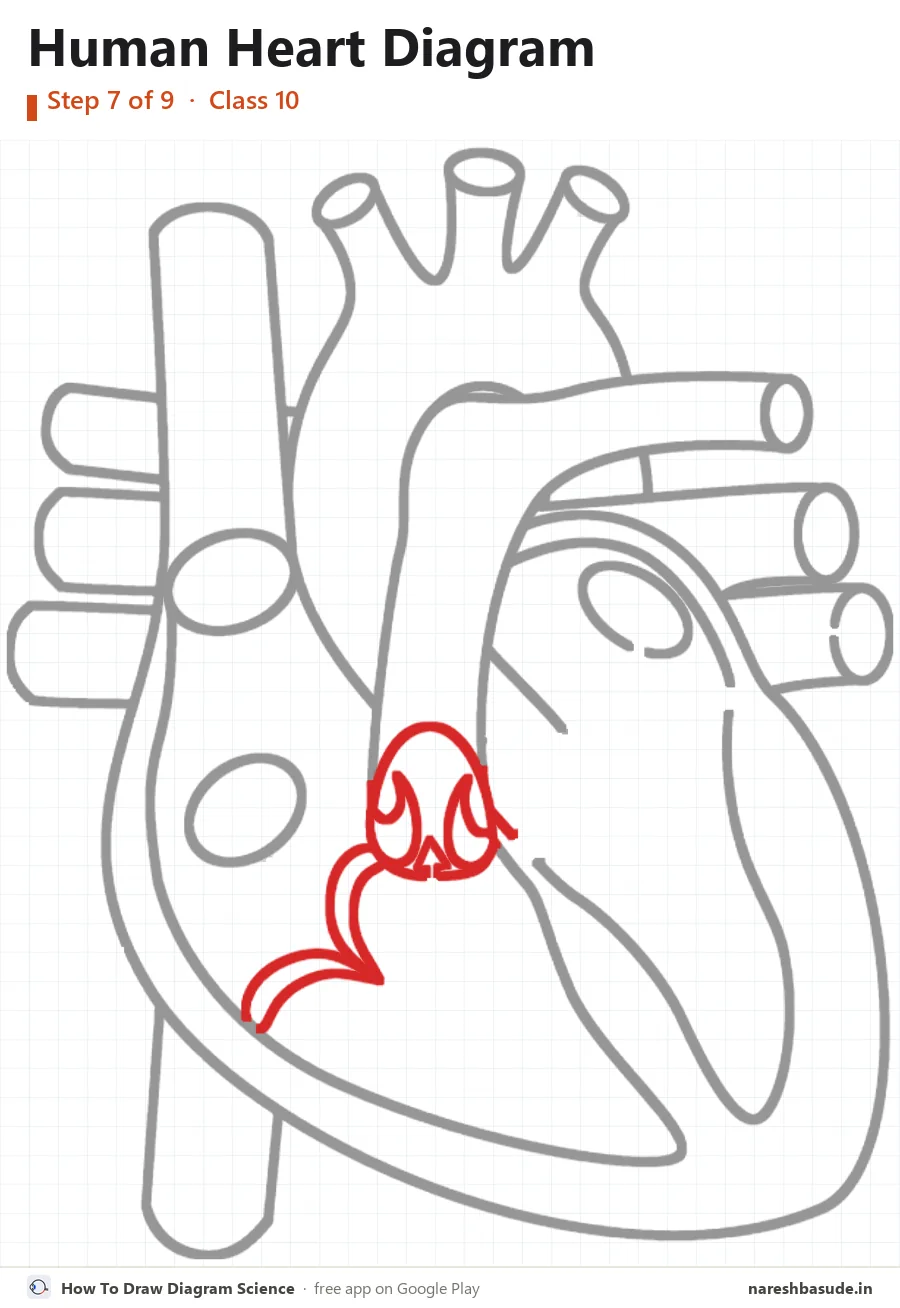

दाईं ओर के कपाट
नीचे बाईं ओर मुड़ा हुआ फ्लैप बनाइए, फिर फुफ्फुस धमनी के आधार पर गोल कप और उसके अंदर छोटे फ्लैप बनाइए।
बनने वाले भाग: त्रिवलनी कपाट, फुफ्फुस कपाट

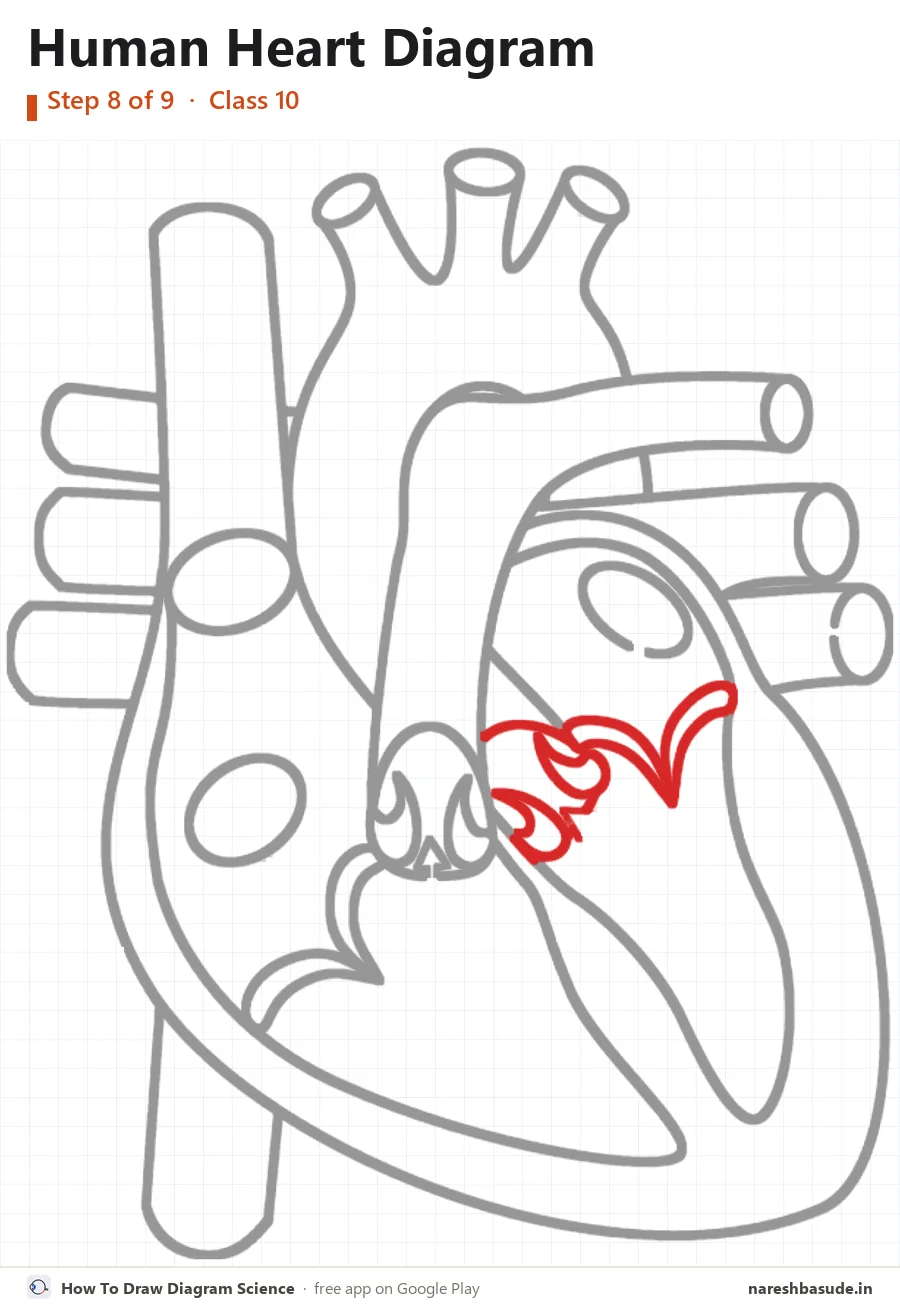

बाईं ओर के कपाट
फुफ्फुस कपाट के ठीक दाईं ओर छोटे मुड़े हुए फ्लैप बनाइए, फिर उससे आगे दाईं ओर हुक जैसा फ्लैप बनाइए।
बनने वाले भाग: महाधमनी कपाट, द्विवलनी (मिट्रल) कपाट

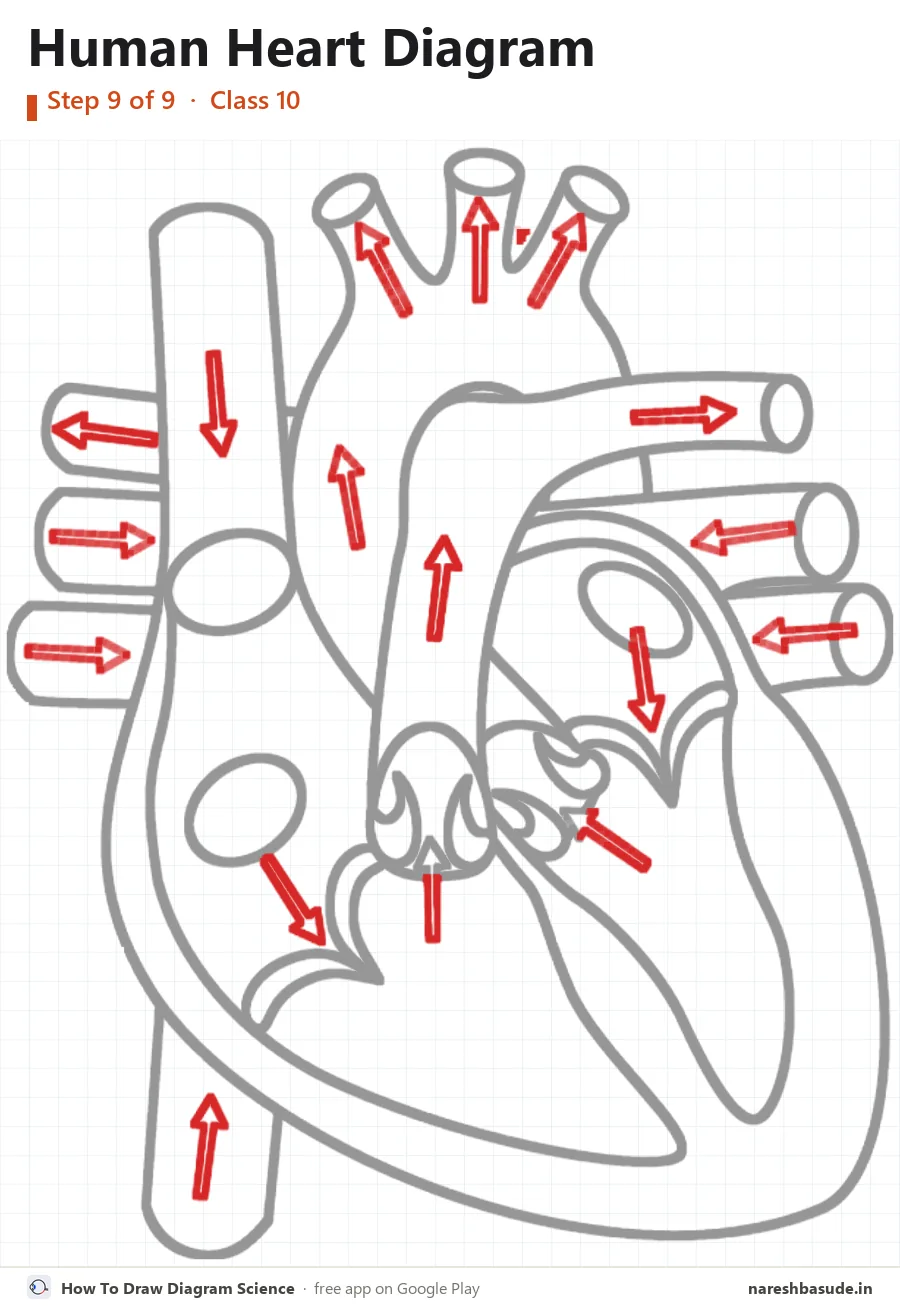

रक्त प्रवाह के तीर
तीर बनाइए। शिराओं में तीर हृदय की ओर और धमनियों में हृदय से बाहर की ओर होते हैं।
नामांकित करने वाले भाग (14) और उनका कार्य
- ऊर्ध्व महाशिरा (Superior vena cava) सिर, गर्दन और भुजाओं से विऑक्सीजनित रक्त को दाएँ अलिंद में लाती है।
- दायाँ अलिंद (Right atrium) ऊपर का दायाँ कक्ष। यह महाशिराओं से शरीर का विऑक्सीजनित रक्त प्राप्त करता है।
- फुफ्फुस कपाट (Pulmonary valve) फुफ्फुस धमनी के मुँह पर स्थित कपाट। यह रक्त को वापस दाएँ निलय में आने से रोकता है।
- त्रिवलनी कपाट (Tricuspid valve) दाएँ अलिंद और दाएँ निलय के बीच का कपाट। यह रक्त को वापस अलिंद में जाने से रोकता है।
- निम्न महाशिरा (Inferior vena cava) शरीर के निचले भाग से विऑक्सीजनित रक्त को दाएँ अलिंद में लाती है।
- महाधमनी (Aorta) सबसे बड़ी धमनी। यह बाएँ निलय से ऑक्सीजनित रक्त पूरे शरीर में ले जाती है।
- फुफ्फुस धमनी (Pulmonary artery) दाएँ निलय से विऑक्सीजनित रक्त फुफ्फुस तक ले जाती है। यह अकेली धमनी है जिसमें विऑक्सीजनित रक्त बहता है।
- फुफ्फुस शिराएँ (Pulmonary veins) फुफ्फुस से ऑक्सीजनित रक्त बाएँ अलिंद में लाती हैं। ये अकेली शिराएँ हैं जिनमें ऑक्सीजनित रक्त बहता है।
- बायाँ अलिंद (Left atrium) ऊपर का बायाँ कक्ष। यह फुफ्फुस शिराओं से ऑक्सीजनित रक्त प्राप्त करता है।
- द्विवलनी (मिट्रल) कपाट (Bicuspid (mitral) valve) बाएँ अलिंद और बाएँ निलय के बीच का कपाट। यह रक्त को वापस अलिंद में जाने से रोकता है।
- महाधमनी कपाट (Aortic valve) महाधमनी के मुँह पर स्थित कपाट। यह रक्त को वापस बाएँ निलय में आने से रोकता है।
- बायाँ निलय (Left ventricle) नीचे का बायाँ कक्ष, जिसकी दीवार सबसे मोटी होती है। यह महाधमनी द्वारा ऑक्सीजनित रक्त पूरे शरीर में पंप करता है।
- दायाँ निलय (Right ventricle) नीचे का दायाँ कक्ष। यह फुफ्फुस धमनी द्वारा विऑक्सीजनित रक्त फुफ्फुस को भेजता है।
- पट (Septum) हृदय के दाएँ और बाएँ भाग को अलग करने वाली दीवार, ताकि ऑक्सीजनित और विऑक्सीजनित रक्त आपस में न मिलें।
हर नाम चित्र के किनारे लिखिए और उसे उसके भाग से एक सीधी रेखा द्वारा जोड़िए। रेखाएँ एक-दूसरे को काटें नहीं।

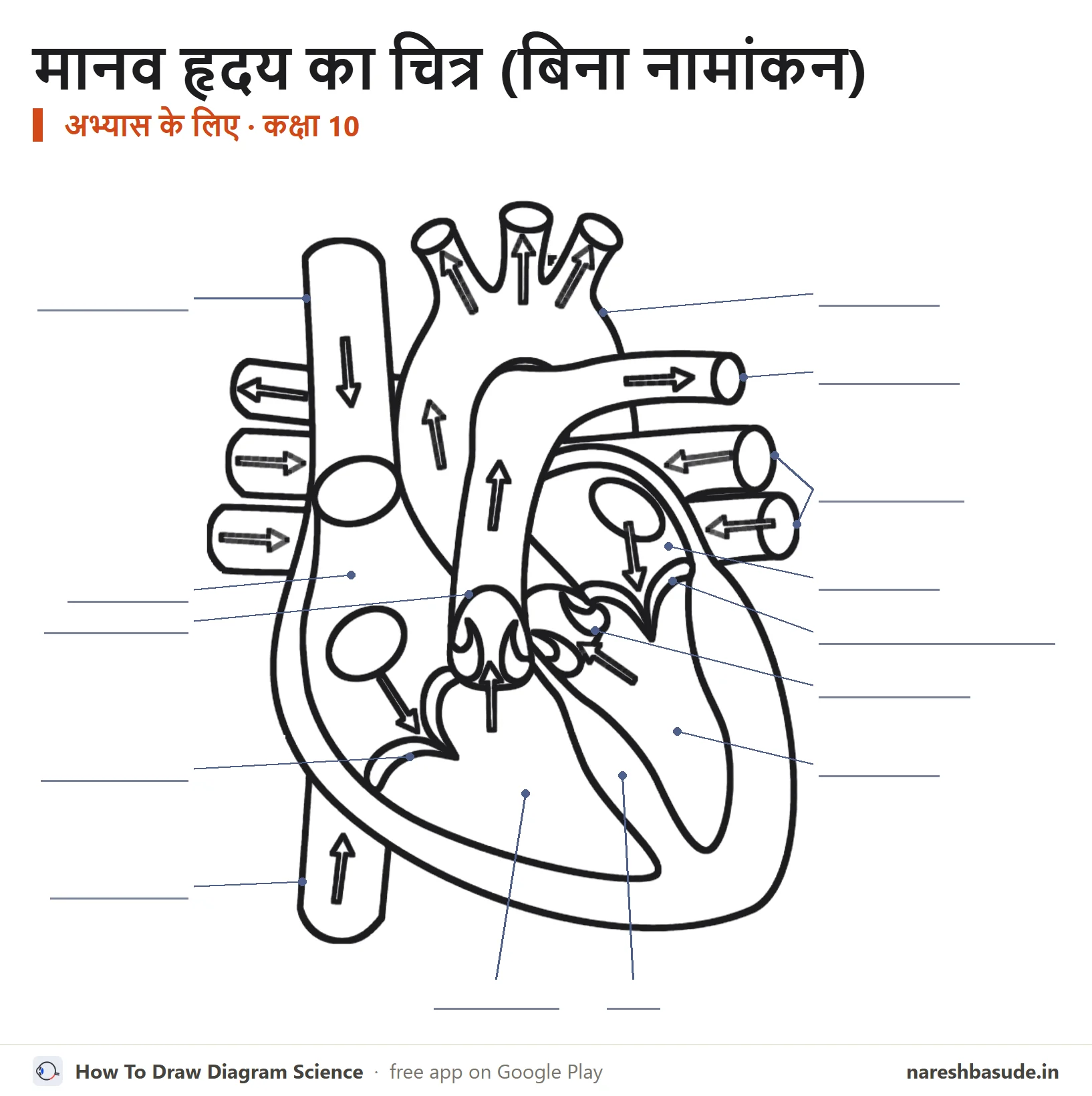

मानव हृदय का बिना नामांकन वाला चित्र (अभ्यास के लिए)
वही चित्र, जिसमें नामांकन रेखाएँ हैं पर नाम नहीं। हर रेखा पर भाग का नाम लिखिए, फिर ऊपर के नामांकित चित्र से मिलाइए।
परीक्षा के लिए सुझाव
- हृदय ऐसे बनाइए जैसे व्यक्ति आपके सामने खड़ा हो। इसीलिए हृदय का दायाँ भाग (दायाँ अलिंद, दायाँ निलय) आपकी बाईं ओर आता है।
- पहले रुधिर वाहिकाएँ, बाद में भीतरी दीवारें। बाहरी नलियाँ बन जाने पर चार कक्ष और पट आसानी से अंदर बैठ जाते हैं।
- तीरों का ध्यान रखें: शिराओं में वे हृदय की ओर और धमनियों में हृदय से बाहर की ओर होते हैं।
- हर नामांकन रेखा सीधी और क्षैतिज रखें, और सभी नाम दोनों किनारों पर लिखें। एक-दूसरे को काटती रेखाओं से साफ़-सफ़ाई के अंक कटते हैं।
आम गलतियाँ
- हृदय के दाएँ और बाएँ भाग को उलट देना।
- फुफ्फुस धमनी (रक्त को फुफ्फुस तक ले जाती है) और फुफ्फुस शिराओं (फुफ्फुस से रक्त वापस लाती हैं) में गड़बड़ करना।
- द्विवलनी कपाट को दाईं ओर लगाना। त्रिवलनी कपाट दाएँ भाग में होता है; द्विवलनी (मिट्रल) कपाट बाएँ भाग में।
- पट भूल जाना, जो दोनों निलयों को अलग करने वाली दीवार है।
मानव हृदय चित्र पर परीक्षा प्रश्न
प्रश्नमानव हृदय के काट दृश्य का स्वच्छ चित्र बनाइए और इन भागों को नामांकित कीजिए: महाधमनी, फुफ्फुस धमनी, दायाँ अलिंद और बायाँ निलय।
चार कक्षों वाला हृदय सामने से देखा हुआ बनाइए। महाधमनी ऊपर का बड़ा चाप है जो बाएँ निलय से निकलता है। फुफ्फुस धमनी उसके ठीक सामने दाएँ निलय से निकलकर फुफ्फुस की ओर जाती है। दायाँ अलिंद आपकी बाईं ओर ऊपर का कक्ष है। बायाँ निलय आपकी दाईं ओर नीचे का मोटी दीवार वाला कक्ष है।
प्रश्नबाएँ निलय की दीवार दाएँ निलय से मोटी क्यों होती है?
बायाँ निलय रक्त को पूरे शरीर में पंप करता है, जिसके लिए बहुत अधिक दबाव चाहिए, जबकि दायाँ निलय रक्त को केवल फुफ्फुस तक भेजता है। इसलिए बाएँ निलय की पेशीय दीवार मोटी होती है।
छात्रों के सवाल
मानव हृदय में कितने कक्ष होते हैं?
चार: दो अलिंद (ऊपरी कक्ष) और दो निलय (निचले कक्ष)।
हृदय से ऑक्सीजनित रक्त पूरे शरीर में कौन-सी रुधिर वाहिका ले जाती है?
महाधमनी। यह बाएँ निलय से निकलती है और शाखाओं में बँटकर पूरे शरीर में रक्त पहुँचाती है।
चित्र में हृदय का दायाँ भाग बाईं ओर क्यों बनाया जाता है?
चित्र में हृदय वैसे दिखाया जाता है जैसे आपके सामने खड़े व्यक्ति में दिखेगा, इसलिए उसका दायाँ भाग आपकी बाईं ओर होता है।
